KXJ660(A)礦用隔爆兼本安型可編程控制箱
KXJ660(A)礦用隔爆兼本安型可編程控制箱與本安型操作臺、礦用隔爆兼本安型計算機以及就地控制箱等配套使用,實現井下水泵集散控制。
防爆型式:礦用隔爆兼本質安全型,防爆標志:“Ex d [ib] I Mb”。
使用環境:有瓦斯、煤塵爆炸性混合物、無顯著振動和沖擊、無滴水、無明顯破壞絕緣的氣體或蒸汽的環境。無直接滴水、淋水的場合。
158-6236-0173
性能特點
性能穩定可靠
以高性能的PLC為處理器、工業化的隔離端子、保護齊備的本安電源與非安電源、通訊接口高速光電隔離,保障本控制箱工作穩定可靠。
控制方式靈活
通過多種方式對被控設備進行操作與控制,在沒有操作臺和上位機的情況下,操作裝置面板上的按鈕就可以實現設備控制。
接口豐富多樣
形式多樣具有齊全的〈 i 〉-〈 d 〉、〈 d 〉-〈 i 〉隔離端子,能實現5V,12V本質安全型和24V非本質安全型電壓或無電位觸點信號的輸入。
抗干擾能力強
采用通訊遠程驅動模塊與外部設備通訊,采用了高速光電隔離與電源隔離等技術,提高了通訊的抗干擾能力和安全性能,通訊距離也加強。
工作原理
外部電源AC660V給控制箱供電,本安電源輸出DC18V(本安),以供系統開關量采集及通訊隔離用電。本安信號通過光耦隔離板進行本安與非安電路的安全隔離后,經控制箱采集、處理,輸出相應的控制信號,實現設備的監測、控制與保護。
控制箱與計算機進行以太網通訊,實現設備運行信息的顯示與故障查詢。
產品參數
工作電壓 | 輸入視在功率 | 本安輸入信號 | 一路DC18V本安電源 | RS485通訊口(本安) | 以太網電信號(本安) | 以太網光信號 | 外形尺寸 | 重量 |
AC660V | ≤200VA | 本安輸入信號 2路4~20 mA模擬量信號輸入 |
a) 輸出電壓范圍:DC17.0~18.5 V b) 額定工作電流(對外負載):0.8A |
a) 路數:2路; b) 傳輸方式:半雙工,RS485; |
a) 路數:6路; b) 傳輸方式:全雙工,TCP/IP以太網電信號傳輸; |
a) 傳輸路數:2 路; b) 傳輸速率:100Mbps; |

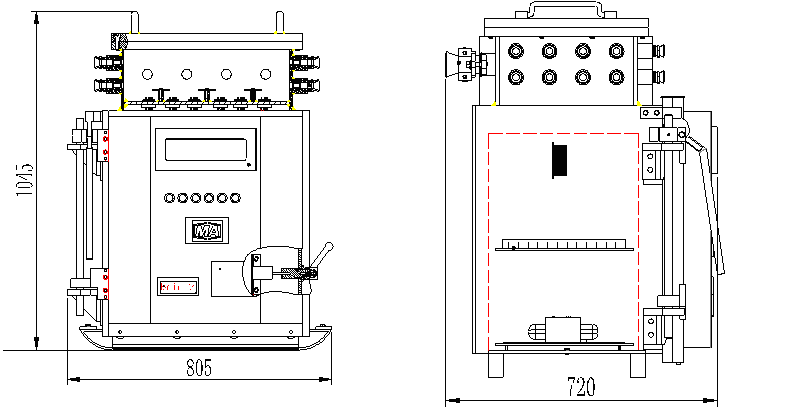

805mm ×720mm ×1045mm | 約420kg |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
