在煤礦自動化、信息化建設過程中,各種煤礦生產或安全設備越來越多,自動化技術越來越復雜,針對這些設備的控制,如起停等操作十分麻煩。因此,針對這些設備的集中統一管理十分必要。隨著煤炭生產機械化、自動化程度不斷提高,井下帶式輸送機、變電所、泵房、刮板輸送機等場所的控制系統,在保證安全的前提下實現無人值守,實現邏輯控制是提高煤炭生產效率、提高安全性的關鍵因素。

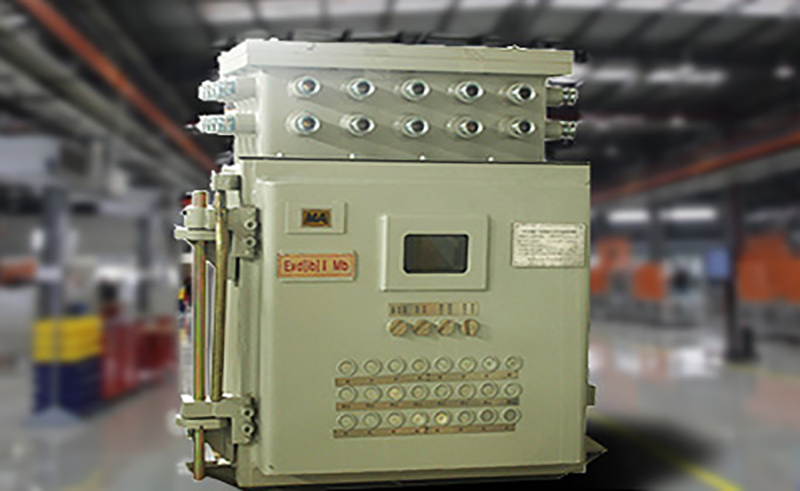

礦用防爆可編程控制箱是用作井下各種被控設備的控制裝置,適合控制多種類型的帶式輸送機、實現井下泵房等場所的自動控制、保護和監測,為礦井自動化系統提供了可靠的設備保障。
礦用防爆可編程控制箱采用PLC可編程控制器為核心,邏輯控制方式可通過軟件編程來實現,使復雜的控制保護等操作變得簡單易行,它應用于煤礦井下自動化排水系統、膠帶輸送機集中控制保護系統、煤礦井下交通燈等自動化系統之中,實現井下被控設備的自動啟停等操作,實現無人值守。
礦用防爆可編程控制箱主要有三大功能:
1、采集功能
礦用可編程控制箱具有多路通訊接口,可以與相對應的通訊接口的設備進行通訊,采集相關的數據信息,包括電壓、電流、流量等信息,能夠與設備進行通訊并進行數據采集,是控制箱邏輯控制判斷的基礎。另外,控制箱具有開關量采集功能,采集無源開關量的狀態,為控制開關提供信息基礎。
2、控制功能
控制功能是礦用可編程控制箱的核心功能,將控制邏輯運算的結果通過繼電器進行輸出,實現對控制設備的啟停等相關操作。控制箱前面板封裝有手動操作按鈕,及時在PLC控制器出現故障時,仍可以使用手動按鈕控制執行。
3、顯示功能
控制箱前門有顯示屏,能夠?qū)崟r顯示各種參數、運行狀態、閥門狀態、開關量狀態以及控制輸出的狀態等信息,便于作業人員觀察并掌握相關設備狀態。
礦用防爆可編程控制箱適用于煤礦存在瓦斯、煤塵等易燃易爆環境之中,可采集輸入、輸出口狀態,并發送到總線上,也可接收總線上的信號;控制箱能夠采集被控設備的運行狀態和控制輸出功能,并根據采集到的數據信息進行邏輯判斷,從而準確、自動地完成被控設備的控制和保護操作。例如,在煤礦井下自動排水系統之中,根據水倉水位、水泵運行狀態等信息自動完成對水泵的啟停操作;在膠帶輸送機控制保護系統之中,根據皮帶撕裂、堆煤等信息啟停輸送機、開啟灑水等保護裝置。
總之,在一系列的煤礦安全、保護系統中,涉及到控制、保護操作且需要實現自動化,則需要依靠礦用防爆可編程控制箱來實現,它是煤礦自動化進程中不可缺少的設備。
